Техническая документация Репитер ZONT МЛ-620

О документе

Уважаемые пользователи!

Обращаем Ваше внимание на то, что настоящий документ может обновляться и корректироваться производителем. Это связано с проводимыми модернизациями прибора, доработкой его функциональности и реализацией новых возможностей онлайн-сервиса ZONT.

В связи с этим тексты некоторых разделов могут изменяться и/или дополняться, а некоторые иллюстрации (скриншоты), представленные в документе, могут устареть.

Если Вы обнаружили ошибки и/или неточности — отправьте, пожалуйста, описание проблемы с указанием страницы документа на e-mail: support@microline.ru.

Актуальная версия документа также доступна на сайте zont.online в разделе "Поддержка. Техническая документация". Документ доступен для чтения и скачивания в формате *.pdf.

Паспорт изделия

Уважаемые пользователи!

Мы постарались максимально упростить и сделать интуитивными все настройки. Однако если на определенном этапе Вы поймете, что Вашей квалификации недостаточно, пожалуйста, обратитесь за помощью к сертифицированным специалистам. Контакты размещены на сайте в разделе "Партнерская сеть", а также на Бирже специалистов ZONT.

Желаем Вам успеха в реализации Ваших идей!

С уважением, МИКРО ЛАЙН.

Назначение устройства

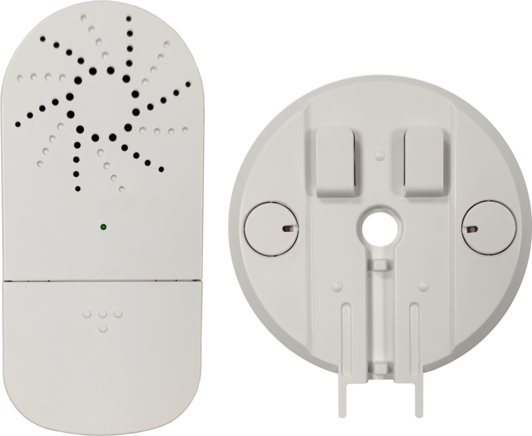

Внешний вид радиомодуля ZONT МЛ-590 (новый корпус с креплением)

Репитер 868Мгц МЛ-620 (арт.ML00007067 – это приемопередатчик, обеспечивающий усиление (повторение) сигнала обмена данными между устройствами и датчиками ZONT по двустороннему, шифрованному радиоканалу связи на частоте 868 МГц.

Репитер применяется в системах только совместно с оригинальным радиомодулем ZONT МЛ-590 (в новом корпусе) и радиоустройствами ZONT.

К одному радиомодулю допускается подключение до 5 Репитеров.

ВНИМАНИЕ!!! Общее количество радиоустройств, подключаемых к одному радиомодулю – не более 40 шт., включая репитеры.

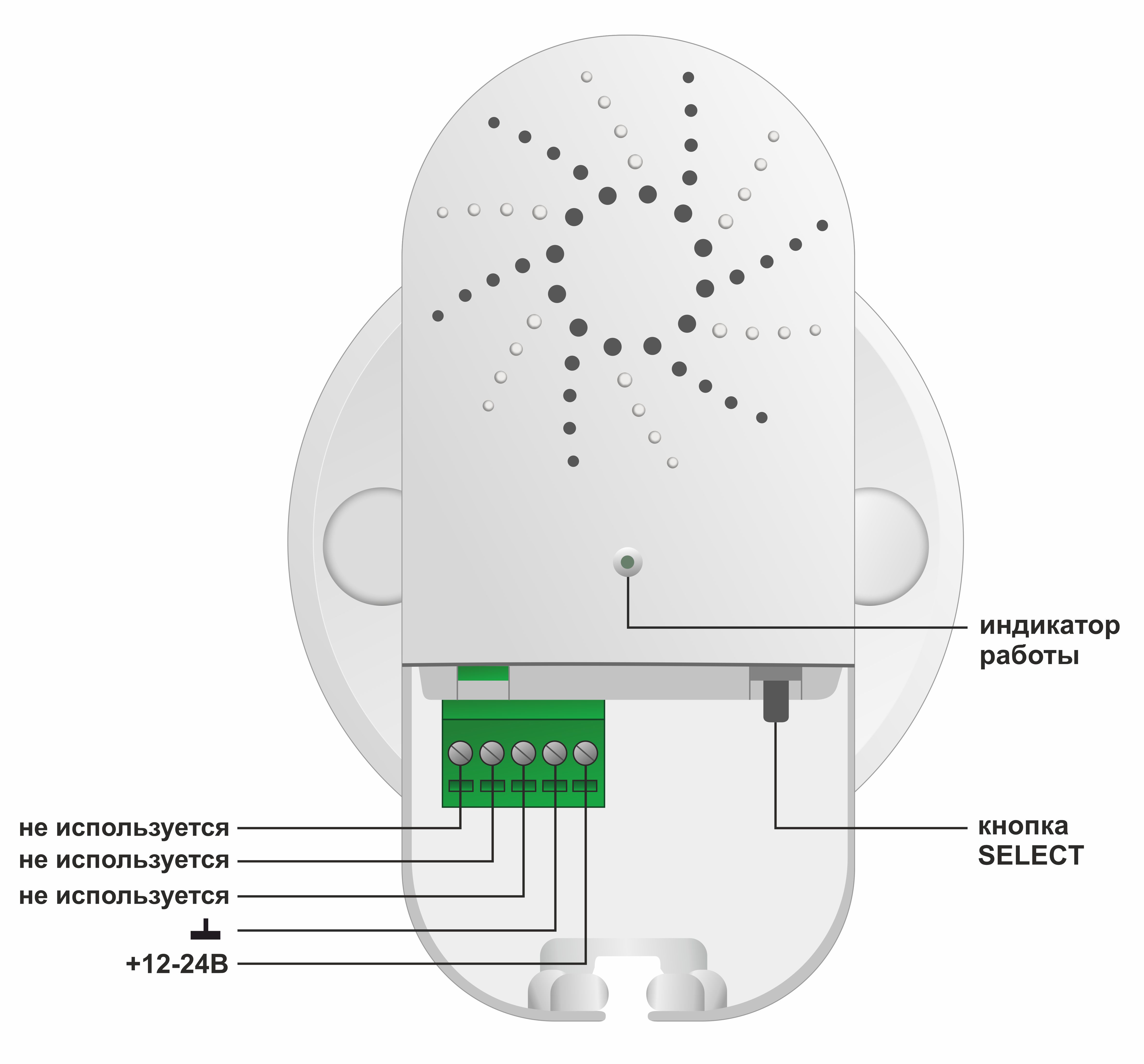

Внешний вид устройства

Установка Репитера осуществляется с использованием крепежного основания.

Технические характеристики

Напряжение питания	8-30 В
Рабочая частота	868 МГц
Средний ток потребления в режиме передачи данных	не более 30 мА
Дальность радиосвязи в прямой видимости	не менее 100 м
Излучаемая мощность радиопередатчика	10 мВт
Протокол шифрования данных	AES-128
Скорость передачи данных	115200 бод
Диапазон рабочих температур	минус 20 – плюс 70 °С
Температура хранения	минус 40 – плюс 70 °С
Относительная влажность воздуха при эксплуатации	до 95% при плюс 35 °С (без конденсации влаги)
Габаритные размеры	110 х 52 х 20 мм

Комплект поставки

Наименование	Количество
Радиомодуль ZONT МЛ-590	1 шт.
Крепежное основание	1 шт.
Паспорт изделия	1 шт.

Соответствие стандартам

Устройство по способу защиты человека от поражения электрическим током относятся к классу защиты 0 по ГОСТ 12.2.007.0-2001.

Конструктивное исполнение устройства обеспечивает пожарную безопасность по ГОСТ IEC 60065-2013 в аварийном режиме работы и при нарушении правил эксплуатации.

Для применения устройства не требуется получения разрешения на выделение частоты (Приложение 2 решения ГКРЧ № 07-20-03-001 от 7 мая 2007 г.).

Устройство соответствует требованиям технических регламентов таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

Устройство изготовлено в соответствии с ТУ 4211-001-06100300-2017.

Сертификаты или декларации соответствия техническим регламентам и прочим нормативным документам выложены на сайте zont.online, в разделе "Поддержка. Техническая документация".

Условия транспортировки и хранения

Устройство в упаковке производителя допускается перевозить в транспортной таре различными видами транспорта в соответствии с действующими правилами перевозки грузов.

Условия транспортирования – группа II по ГОСТ 15150 – 69 с ограничением воздействия пониженной температуры до минус 40 °С.

Условия хранения на складах поставщика и потребителя – группа II по ГОСТ 15150 – 69 с ограничением воздействия пониженной температуры до минус 40 °С.

Срок хранения при соблюдении условий хранения не ограничен.

Ресурс устройства и гарантии производителя

Срок службы (эксплуатации) устройства – 5 лет.

Гарантийный срок: 12 месяцев с момента продажи или 24 месяца с даты производства устройства.

Более подробные условия гарантийных обязательств и выполнения ремонта приведены в статье "Гарантия" и на сайте zont.online в разделе "Гарантия".

Производитель

ООО «Микро Лайн»

Адрес: Россия, 607630, Нижегородская обл., г. Нижний Новгород, сельский пос. Кудьма, ул. Заводская, строение 2, помещение 1.

Тел/факс: +7 (831) 220-76-76, E-mail: info@microline.ru

Служба технической поддержки: e-mail: support@microline.ru

Служба ремонта: e-mail: remont@microline.ru

Настройка и подключение

Использование по назначению

Репитер МЛ-620 применяется исключительно для усиления (повторения) сигнала радиообмена данными на частоте 868 МГц между приборами ZONT и Mega SX и радиодатчиками ZONT. Любое другое применение Репитера считается использованием его не по назначению и может повлечь за собой повреждения репитера, подключенного к нему оборудования и других материальных ценностей.

Производитель не несет ответственности за ущерб, возникший в результате использования устройства. Все риски по использованию Репитера МЛ-620 несет единолично пользователь.

Настройка устройства

Обмен данными с радиомодулем МЛ-590 (в новом корпусе) и радиодатчиками ZONT осуществляется на защищенной радиочастоте 868 МГц.

К одному радиомодулю допускается подключение до 5 Репитеров. Для усиления сигнала в одном направлении применяется иерархическое подключение – первый Репитер подключается к радиомодулю, второй Репитер подключается к первому Репитеру, третий ко второму и т.д.

Варианты подключения репитеров

ВНИМАНИЕ!!! Общее количество радиоустройств, подключаемых к одному радиомодулю – не более 40 шт., включая Репитеры.

Подключение питания

В качестве источника основного питания используется блок питания в подрозетник 12V/220 арт.ML00006216 (не входит в комплект поставки) или любой другой блок питания с аналогичными характеристиками.

Подключение производится к соответствующим клеммам с соблюдением полярности.

Добавление в личный кабинет

1. В настройках радиомодуля активировать режим добавления новых радиоустройств – раздел «Настройки / Радиоустройства», включите режим (нажмите кнопку) «Добавить устройства».

2. После появления индикатора "Готов к добавлению датчиков" нажмите и удерживайте кнопку Select, до загорания индикатора на 1 - 1,5 секунды. Если индикатор коротко мигнул – отпустите кнопку и повторно нажмите. После успешной регистрации устройство автоматически появляется в личном кабинете.

3. Присвойте устройству название "Репитер".

После добавления в личном кабинете репитера к радиомодулю как радиоустройства, он становится активным узлом связи.

Регистрация радиоустройств с Радиомодулем производятся из личного кабинета веб-сервиса (мобильного приложения) ZONT в соответствии с рекомендациями Руководства по настройке и эксплуатации основного прибора, к которому подключается Радиомодуль. Режим добавления радиоустройств включается кнопкой "Добавить устройства" и действует в течение 120 секунд. На странице настройки появляется индикатор готовности , а кнопка "Добавить устройство" становится неактивной и показывает отсчет оставшегося на регистрацию времени .

4. Далее радиодатчики/радиоустройства добавляются в активированный узел по вышеуказанному алгоритму.

Добавление радиоустройств к Репитеру

1. В личном кабинете в настройках радиомодуля активировать режим добавления новых радиоустройств – раздел «Настройки / Радиоустройства», включите режим (нажмите кнопку) «Добавить устройства».

2. После появления индикатора “Готов к добавлению датчиков” активируйте процесс добавления радиоустройств на Репитере быстро нажав кнопку Select 3 раза.

Примечание: Если с радимодулем используются другие Репитеры, то в момент активации радиоустройства они переходят в пассивный режим на 3 минуты и не принимают участие в процессе регистрации. Это отражается изменением характера промаргивания индикатора на таких Репитерах – переход на активное мигание.

3. Для отмены приоритета нажмите 1 раз кнопку Select.

Индикация

При правильном подключении и подаче напряжения на Репитер индикатор на корпусе начинает вспыхивать сериями по две вспышки. Наличие индикации не отражает наличия связи Репитера с устройством ZONT или датчиками.
