Подключение к котлу BAXI Ampera по цифровому протоколу OpenTherm

BAXI Ampera - подготовка котла к управлению по цифровой шине

Контроллеры ZONT и BAXI CONNECT+ для управления электрическим котлом AMPERA (AMPERA Plus,  AMPERA Pro) подключаются к его цифровой шине и обмениваются данными и командами по протоколу OpenTherm.

Для возможности такого управления выполните следующие настройки:

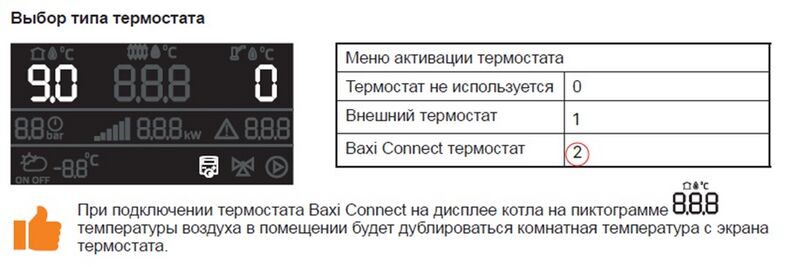

Котел AMPERA  Plus или AMPERA ProПодключите контроллер к разъему Х8 котла, Откройте меню "Монтажника" - пункт 9.0 и установите значение «2».

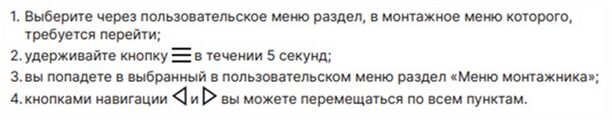

Как войти в меню монтажника и установить параметр 9.0:

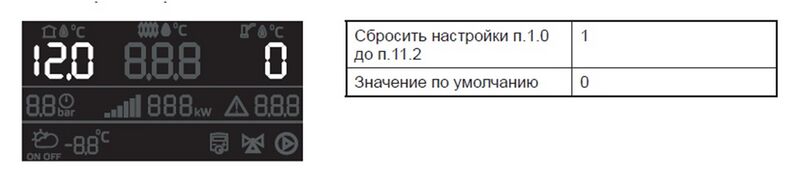

Если обмен данными с цифровой шиной котла не устанавливается или котел не реагирует на команды управления, то необходимо сбросить котел к заводским настройкам через меню монтажника (параметр 12.0) и снова выполнить указанные выше настройки.

Если сброс к заводским настройкам не приводит к результату, то нужно проверить и при необходимости обновить версию прошивки котла.

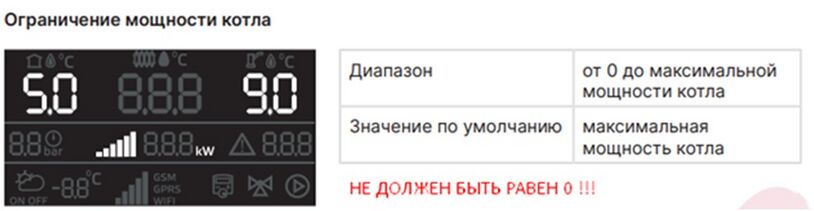

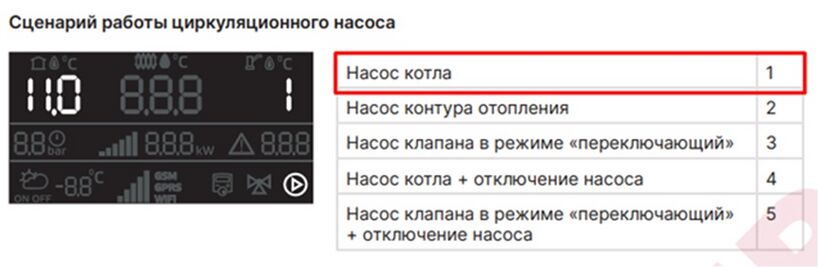

Если во время эксплуатации, котел перестал включаться и реагировать на команды управления - проверьте состояние сервисных параметров 5.0 - ограничение мощности и 11 - назначение насоса

Внимание!

При использовании управления от ZONT значения уставок воздуха в помещении, ГВС и мощности можно изменять только с приложения ZONT, изменение значений с блока управления котла блокируется.

Котел AMPERA

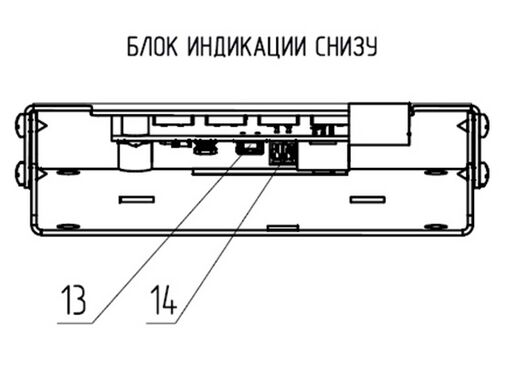

Система удалённого управления котлом ZONT Connect Baxi/ZONT Connect+ Baxi по шине OpenTherm подключается к блоку индикации электрокотла Baxi Ampera с помощью разъема (поз.14)

При подключении ZONT Connect Baxi/ZONT Connect+ Baxi, контроллер котла автоматически определяет его, на главном экране появляется соответствующий знак и вместо контура отопления 1 появляется надпись OT, что означает OpenTherm.

Для активации работы котла по датчику температуры устройства ZONT необходимо пройти в

меню пользователя «Термостат», подменю «ZONT Connect Baxi/ ZONT Connect+ Baxi» и установить метку «использовать» и метку напротив датчика («Датчик 2»), вместо которого назначить подключенный термостат.

Внимание:

Если установить управление по цифровой шине не получилось, или на дисплее котла отображается надпись "Пауза", то необходимо сбросить котел к заводским настройкам.  Найти в меню пользователя пункт “Сервисное меню”, ввести пароль «1234». Далее найти в меню монтажника пункт “Сброс настроек”. Снова выполнить указанные выше настройки.

Если сброс к заводским настройкам не выводит котел из "Паузы", то нужно обновить версию прошивки котла.

Внимание!

При использовании управления от ZONT значения уставок воздуха в помещении, ГВС и мощности можно изменять только с приложения ZONT, изменение значений с блока управления котла блокируется.
