Инструкция по эксплуатации ZONT МЛ-590

Паспорт изделия

Назначение устройства

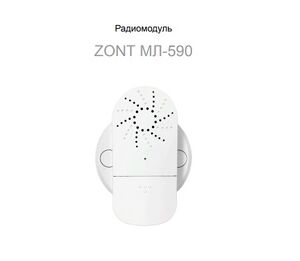

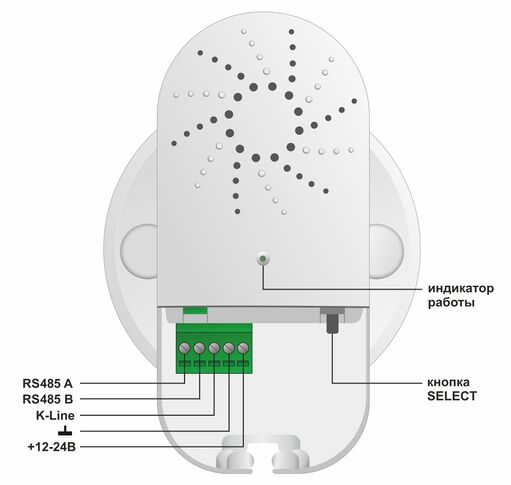

Внешний вид радиомодуля ZONT МЛ-590

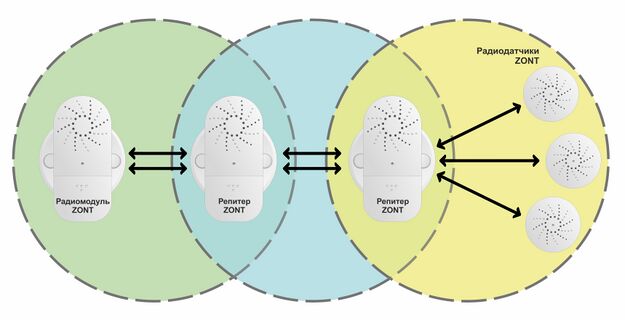

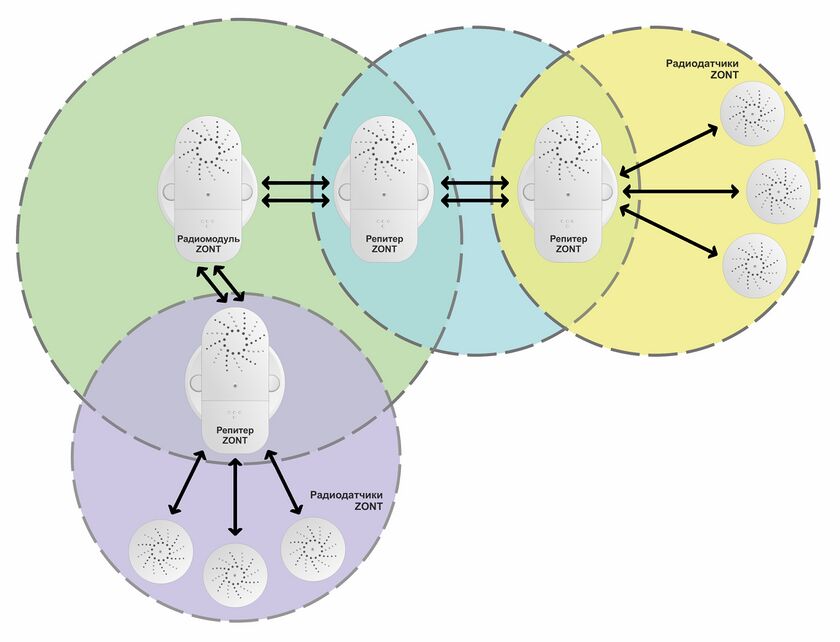

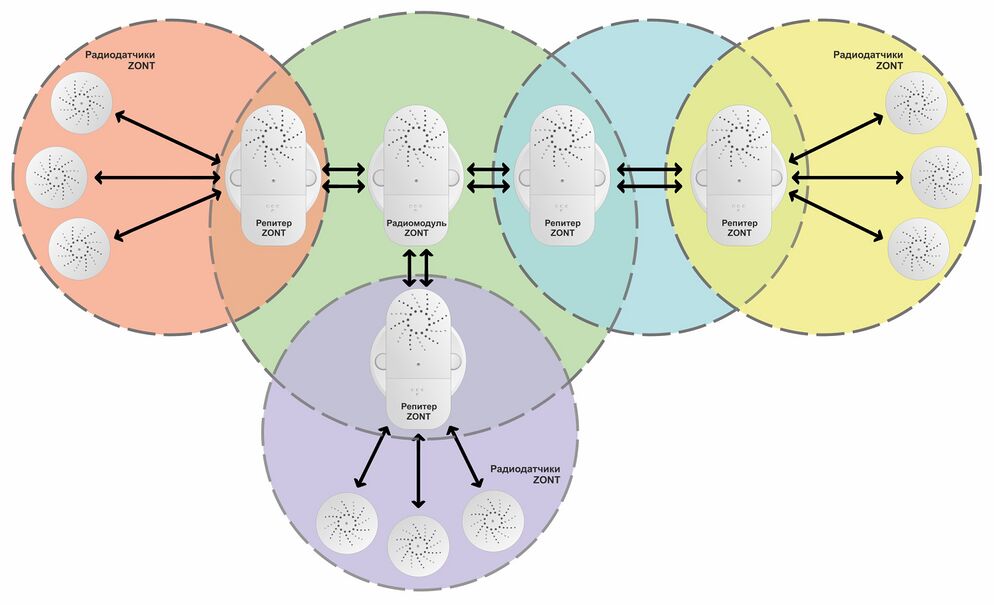

Радиомодуль МЛ-590 - это приемопередатчик, обеспечивающий обмен данными между устройствами и датчиками ZONT по двустороннему, шифрованному радиоканалу связи на частоте 868 МГц.

Радиомодуль может быть подключен:

• к контроллерам и термостатам ZONT, предназначенным для дистанционного управления элементами систем отопления;
• к контроллерам и gsm-сигнализациям Mega SX, предназначенным для объектовых систем охранной и пожарной сигнализации и автоматики "умного дома".

Радиомодуль подключается к контроллерам ZONT и Mega SX по проводным цифровым интерфейсам K-Line и RS-485.

RS-485 – цифровой интерфейс широкого назначения, используемый для обмена данными в устройствах автоматики и контроля. Использует двухпроводную линию связи. Протокол закрытый, приватный.

Примечание: Максимальная длина линии RS-485 — не более 200 метров. При больших длинах рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами A и B с обоих концов линии и использовать кабель UTP (витую пару) CAT5.

K-Line – цифровой интерфейс, однопроводная шина данных для обмена данными между устройствами (контроллеров с блоками расширения) и подключения различных устройств (адаптеров управления котлами, радиомодулей и пр.). Протокол закрытый, приватный.

Технические характеристики

Напряжение питания	8-30 В
Рабочая частота	868 МГц
Средний ток потребления в режиме передачи данных	не более 30 мА
Дальность радиосвязи в прямой видимости	не менее 100 м
Количество подключаемых радиоустройств ZONT	до 40 шт.
Излучаемая мощность радиопередатчика	10 мВт
Интерфейс связи	K-Line, RS-485
Протокол шифрования данных	AES-128
Скорость передачи данных	115200 бод
Диапазон рабочих температур	минус 20 – плюс 70 °С
Температура хранения	минус 40 – плюс 70 °С
Относительная влажность воздуха при эксплуатации	до 95% при плюс 35 °С (без конденсации влаги)
Габаритные размеры	95 х 55 х 25 мм

Комплект поставки

Наименование	Количество
Радиомодуль ZONT МЛ-590	1 шт.
Паспорт изделия	1 шт.

Соответствие стандартам

Устройство по способу защиты человека от поражения электрическим током относятся к классу защиты 0 по ГОСТ 12.2.007.0-2001.

Конструктивное исполнение устройства обеспечивает пожарную безопасность по ГОСТ IEC 60065-2013 в аварийном режиме работы и при нарушении правил эксплуатации.

Для применения устройства не требуется получения разрешения на выделение частоты (Приложение 2 решения ГКРЧ № 07-20-03-001 от 7 мая 2007 г.).

Устройство соответствует требованиям технических регламентов таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

Устройство изготовлено в соответствии с ТУ 4211-001-06100300-2017.

Сертификаты или декларации соответствия техническим регламентам и прочим нормативным документам выложены на сайте zont-online.ru, в разделе "Поддержка. Техническая документация".

Условия транспортировки и хранения

Устройство в упаковке производителя допускается перевозить в транспортной таре различными видами транспорта в соответствии с действующими правилами перевозки грузов.

Условия транспортирования – группа II по ГОСТ 15150 – 69 с ограничением воздействия пониженной температуры до минус 40 °С.

Условия хранения на складах поставщика и потребителя – группа II по ГОСТ 15150 – 69 с ограничением воздействия пониженной температуры до минус 40 °С.

Срок хранения при соблюдении условий хранения не ограничен.

Ресурс устройства и гарантии производителя

Срок службы (эксплуатации) устройства – 5 лет.

Гарантийный срок: 12 месяцев с момента продажи или 24 месяца с даты производства устройства.

Более подробные условия гарантийных обязательств и выполнения ремонта приведены в статье "Гарантия" и на сайте zont-online.ru в разделе "Гарантия".

Производитель

ООО «Микро Лайн»

Адрес: Россия, 607630, Нижегородская обл., г. Нижний Новгород, сельский пос. Кудьма, ул. Заводская, строение 2, помещение 1.

Тел/факс: +7 (831) 220-76-76

Служба технической поддержки: e-mail: support@microline.ru

Использование по назначению

Радиомодуль МЛ-590 применяется исключительно для организации радиообмена данными на частоте 868 МГц между приборами ZONT и Mega SX. Любое другое применение радиомодуля считается использованием его не по назначению и может повлечь за собой повреждения радиомодуля, подключенного к нему оборудования и других материальных ценностей.

Производитель не несет ответственности за ущерб, возникший в результате использования устройства. Все риски по использованию радиомодуля МЛ-590 несет единолично пользователь.

Настройка устройства

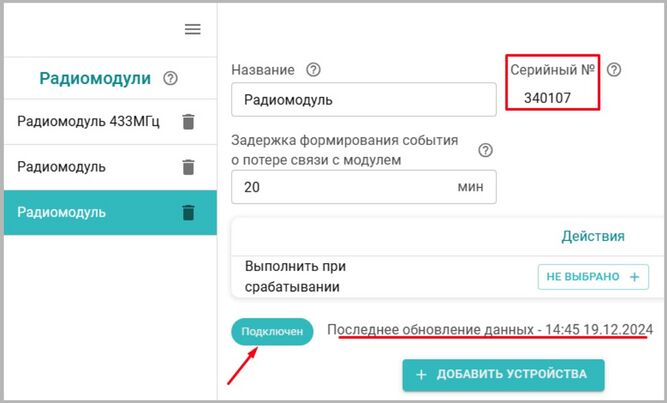

При правильном подключении к контроллерам ZONT и Mega SX Радиомодуль автоматически определяется сервисом и отображается в меню настроек личного кабинета. Дополнительные настройки Радиомодуля при этом не требуются.

Регистрация и настройка параметров радиоустройств, контролируемых Радиомодулем, производятся в личном кабинете веб-сервиса (мобильного приложения) ZONT в соответствии с рекомендациями Руководства по настройке и эксплуатации основного прибора, к которому подключается Радиомодуль.

ВНИМАНИЕ!!! Если техническими характеристиками прибора, к которому подключается Радиомодуль, предусмотрена возможность одновременного использования нескольких Радиомодулей, при регистрации радиодатчиков важно соблюдать следующий алгоритм:

• подключить первый Радиомодуль;
• включить для него режим добавления новых радиоустройств;
• выполнить регистрацию, нажав и удерживая кнопку на регистрируемом радиоустройстве, до загорания на 1 - 1,5 сек. индикатора. При успешной регистрации новое радиоустройство автоматически появляется в сервисе. Если индикатор коротко мигнул - отпустите кнопку и повторно нажмите;
• провести регистрацию всех радиоустройств, контролируемых данным Радиомодулем;
• отключить первый Радиомодуль и подключить второй;
• выполнить регистрацию радиоустройств, контролируемых вторым Радиомодулем по описанной выше методике;
• подключить опять первый Радиомодуль;
• регистрация закончена.

Подключение

Подключение устройства к оборудованию ZONT и Mega SX

Обмен данными с основным оборудованием радиомодуль МЛ-590 осуществляет посредством каналов связи K-Line или RS-485.

Типовые схемы подключения устройства к оборудованию по каналу связи K-Line

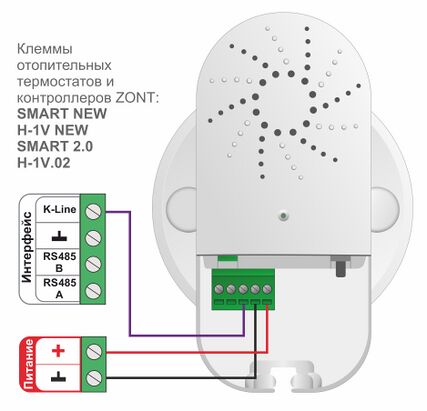

Подключение к термостату ZONT Smart NEW

Подключение к термостату ZONT H-1V NEW

Подключение к отопительному контроллеру ZONT H-1V.02

Подключение к отопительному контроллеру ZONT SMART 2.0

1. ZONT SMART 2.0 с цифровым датчиком (для приборов, выпущенных до февраля 2022 г.)

2. ZONT SMART 2.0 c датчиком NTC (для приборов, выпущенных с февраля 2022 г.)

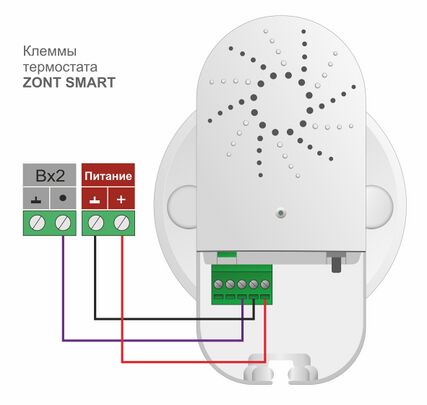

Подключение к контроллеру ZONT SMART

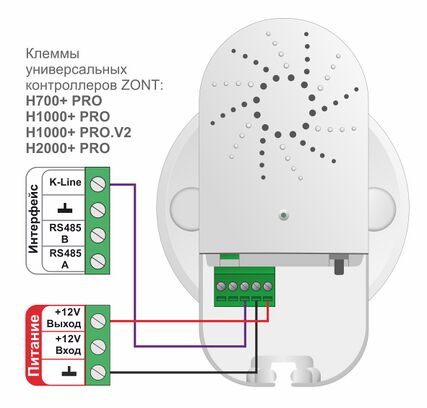

Подключение к контроллеру ZONT Н700+ PRO

Подключение к универсальному контроллеру ZONT Н1000+ PRO

Подключение к универсальному контроллеру ZONT Н2000+ PRO

Подключение к блоку расширения ZONT ZE-88 для контроллеров ZONT Н2000+ PRO, Н1500+ PRO, Н1000+ PRO

Подключение к блоку расширения ZONT ZE-44 для контроллеров ZONT Н2000+ PRO, Н1500+ PRO, Н1000+ PRO

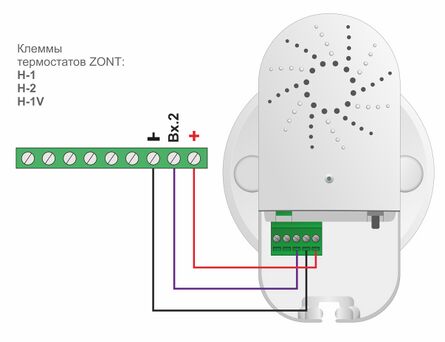

Подключение к термостатам ZONT H-1 и H-2

Подключение к термостату ZONT H-1V

Подключение к универсальному контроллеру ZONT Н-1000

Подключение к универсальному контроллеру ZONT Н-2000

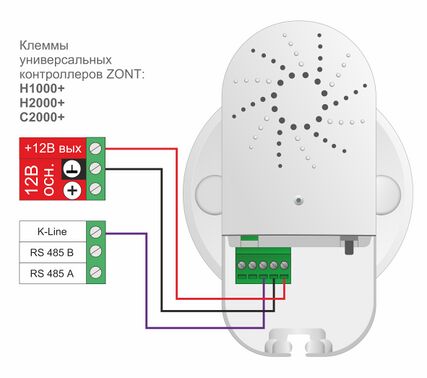

Подключение к универсальному контроллеру ZONT Н1000+

Подключение к универсальному контроллеру ZONT Н2000+

Подключение к контроллеру ZONT C2000+

Подключение к автоматическому регулятору ZONT Climatic (все модификации - версия 3. Приборы, выпущенные до 28.11.2022)

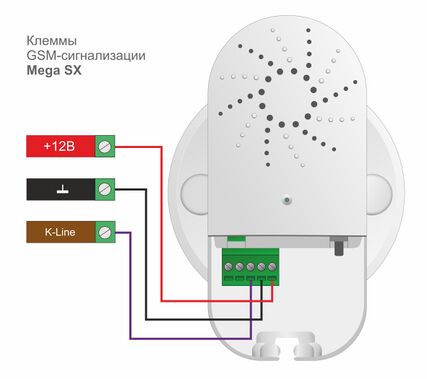

Подключение к GSM-сигнализации Mega SX

Типовые схемы подключения устройства к оборудованию по каналу связи RS-485

ВНИМАНИЕ!!! Рекомендуем использовать резисторы на линиях длиннее 20 метров.

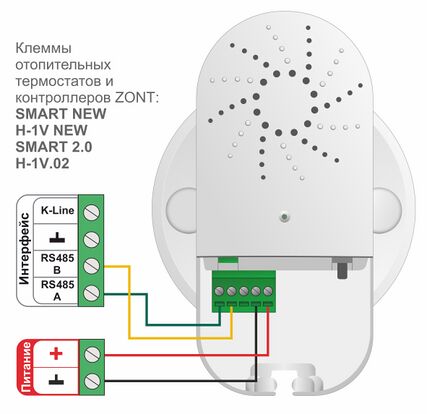

Подключение к термостату ZONT SMART NEW

Подключение к отопительному контроллеру ZONT SMART 2.0 c датчиком NTC

(для приборов, выпущенных с февраля 2022 г.)

Подключение к термостату ZONT H-1V NEW

Подключение к отопительному контроллеру ZONT H-1V.02

Подключение к автоматическому регулятору ZONT Climatic (все модификации - версия 4. Приборы, выпущенные после 28.11.2022)

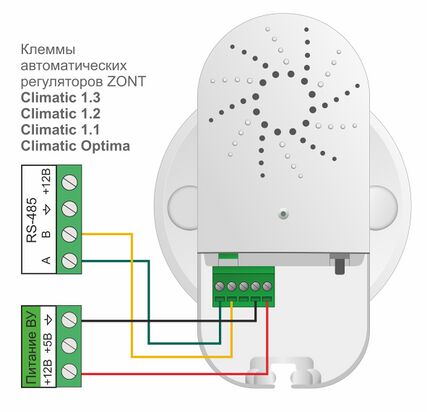

Подключение к автоматическому регулятору ZONT Climatic (все модификации - версия 3. Приборы, выпущенные до 28.11.2022)

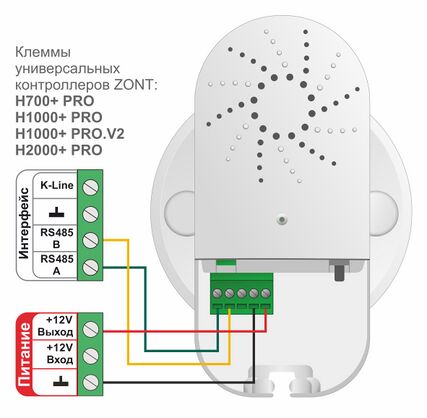

Подключение к контроллеру ZONT Н700+ PRO

Подключение к универсальному контроллеру ZONT Н1000+ PRO

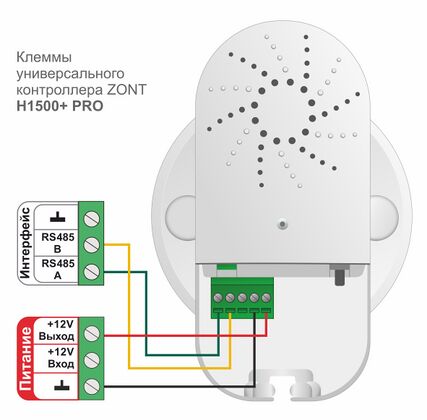

Подключение к универсальному контроллеру ZONT Н1500+ PRO

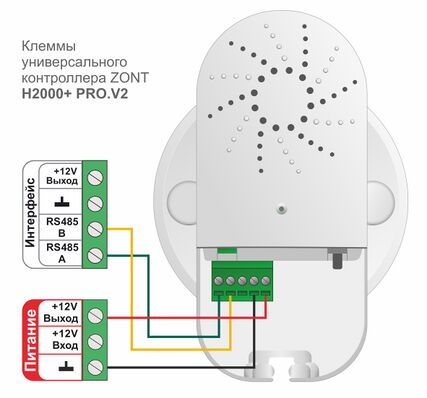

Подключение к универсальному контроллеру ZONT Н2000+ PRO

Подключение к блоку расширения ZONT ZE-88 для контроллеров ZONT Н2000+ PRO, Н1500+ PRO, Н1000+ PRO

Подключение к блоку расширения ZONT ZE-44 для контроллеров ZONT Н2000+ PRO, Н1500+ PRO, Н1000+ PRO

Подключение к блоку расширения ZONT ZE-22 для контроллеров ZONT Н2000+ PRO, Н1500+ PRO, Н1000+ PRO

Подключение к контроллеру ZONT C2000+

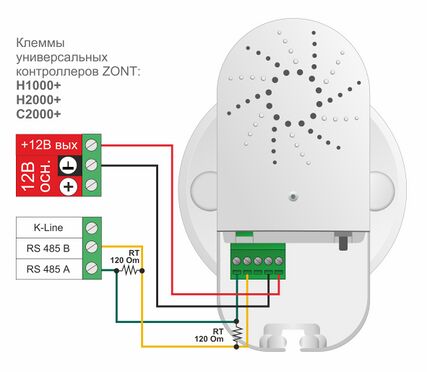

Подключение к универсальному контроллеру ZONT Н1000+

Подключение к универсальному контроллеру ZONT H2000+
